GPR탐사 란?
GPR은 Ground Penetrating Rader의 약자로서 지표투과레이더라고 합니다.

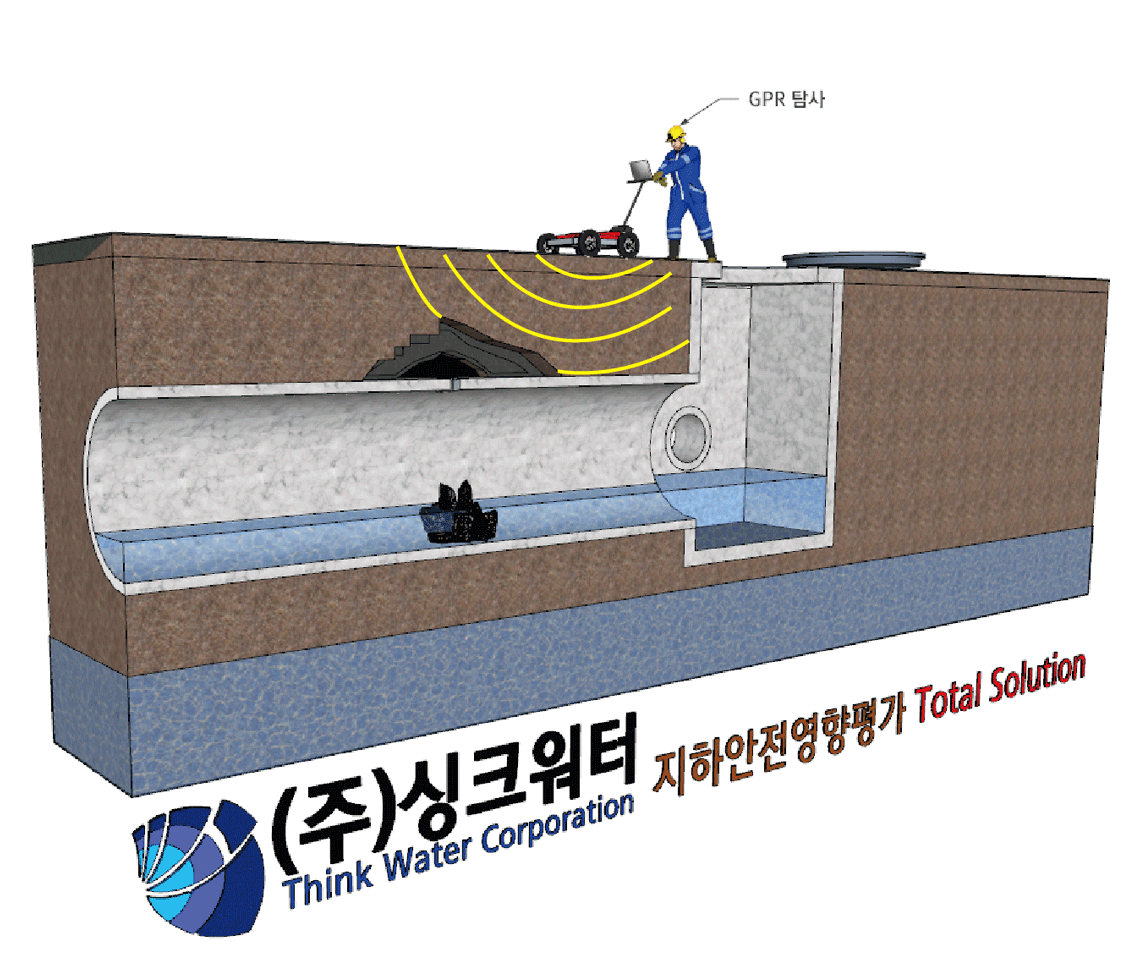

통상 100~500MHz의 주파수를 이용하여 땅속에 전자기파를 보내게 되면, 싱크홀과 같이 공간이 형성되어 있거나,
매설물(상수관로, 하수관로, 통신관 등) 및 지반특성이 변화되는 구간에서 전자기파가 반사와 회절현상이 일어나면서,
이를 측정하여 유추하게 됩니다.
특히 요즘 지하안전관리에 관한 특별법(지하안전법)으로 도심지에서 새로 건축물을 짓기전에 많이 수행하고 있습니다.
![GPR탐사](/skin/img/sub/underground02_01.jpg)

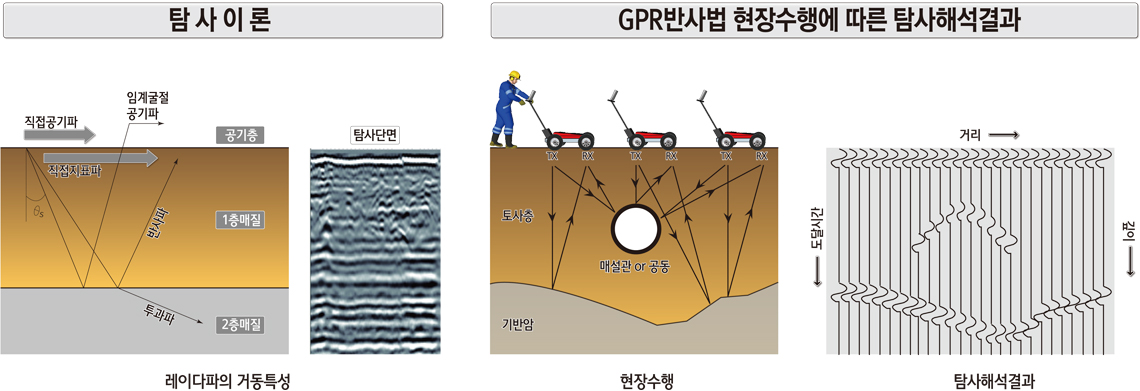

GPR탐사시 레이다파는 송신안테나에서 방사되어 수신안테나에 공기파, 지표파, 반사파의 형태로 도달됩니다.
수신안테나에 가장 늦게 도달하는 반사파를 이용하여 지하매질을 영상화하게 되며, 이때 레이다파의 반사는 지하매질의 전기적 물성인 유전율에
영향을 크게 받습니다.
![](/skin/img/sub/underground02_gpr1.gif)
![](/skin/img/sub/underground02_gpr2.gif)
